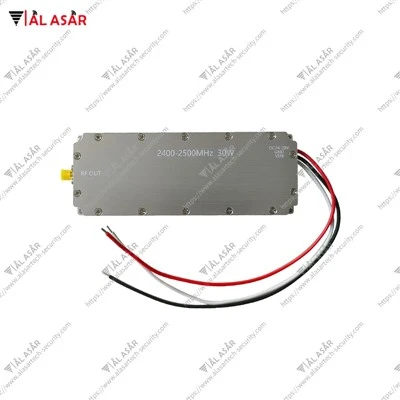

30W مانع التداخل RF الوحدة النمطية

فِهرِس

المعلمة

تردد العمل

إخراج CW الطاقة المشبعة

أكبر من أو يساوي 30 واط (45 ديسيبل) ± 1DBM

في - مكسب الفرقة

أقل من أو يساوي 1.5 ديسيبل

العمل الحالي

أقل من أو يساوي 1.7 أ

إخراج VSWR

أقل من أو يساوي 2.6

قمع الفوضى

أكبر من أو يساوي 65 ديسيبل

القمع التوافقي

أكبر من أو يساوي -8dbc

واجهة الإخراج RF

سام - f

28 فولت واجهة إمداد الطاقة

تغذية - من خلال المكثف مع لوحة التأريض/ ​​الأحمر - الأسلاك السوداء

مزود الطاقة VCC

العاصمة: 27-30 فولت

VCC Max Voltage

+30V

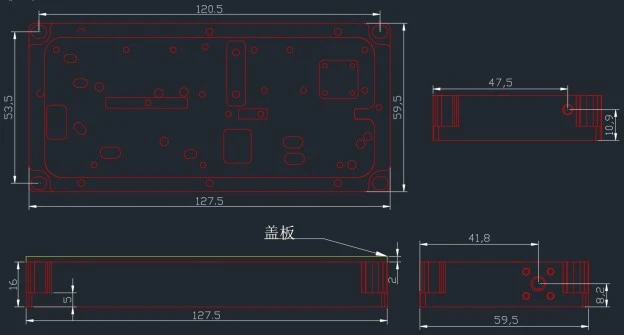

البعد بدون موصل

127.5 × 59.5 × 18 مم

درجة الحرارة المحيطة

-20^oC~+55^oC

طريقة التثبيت

يجب تثبيت المبرد لاختبار مضخم الطاقة
