ملخص
تبلغ مساحة منطقة السجن 92 مترًا مربعًا ، 000 بطول 460 مترًا من الشرق إلى الغرب وعرض 200 متر من الشمال إلى الجنوب. يوجد تل خارج السياج الشرقي. توجد محطات GSM 900MHz و GSM 900MHZ و CDMA 800MHz و 3G و 4G على قمة التل ، والمحطة الأساسية هي خط مستقيم من السياج. المسافة حوالي 500 متر ، والمحطات الأساسية الأخرى بعيدة نسبيًا عن السجن ، والإشارة ضعيفة. إشارات الاتصال المغطاة هي GSM 900MHz و GSM 900MHZ و CDMA 800MHz و 3G و 4G.5G
التصميم الكلي
1. طريقة تغطية التدريع بجهاز تشويش إشارة السجن
1) جهاز تحكم عن بعد IP مقاوم للماء عالي الطاقة 5g جهاز تشويش الهاتف الخلوي AAT-HPJ 8-5 يتم استخدام مضيف أحادي النطاق G مع هوائي الاتجاه المقابل ، ويستخدم الهوائي متعدد الاتجاهات بشكل أساسي لتغطية التدريع لمساحة كبيرة ؛
2) استخدم معدات جهاز تشويش إشارة الجوال منخفضة الطاقة ومتعددة الترددات القابلة للتعديل AAT-JPA -8 H -10 W لتكملة وتعزيز بعض نقاط تسرب التدريع المعيبة ضمن التدريع عالي الطاقة المذكور أعلاه .
2. مبدأ اختيار الهوائي
1) من أجل تقليل التأثير على المناطق الداخلية غير المحمية ، خاصة في منطقة حافة السجن ، يتم استخدام هوائي اتجاهي بشكل عام ؛
2) في مناطق أخرى من السجن ، تُستخدم الهوائيات شاملة الاتجاهات عمومًا لتوسيع منطقة التدريع ؛
3) وفقًا لمدى التدريع والزاوية والارتفاع والطول والعرض ، وما إلى ذلك ، وارتفاع تركيب الهوائي وعوامل أخرى ، حدد بشكل معقول مخطط الإشعاع الرأسي والأفقي والمعلمات التقنية مثل كسب وميل الهوائي.
3. اختيار موضع تركيب الهوائي
1) يعتبر أن اتجاه إشعاع الهوائي المحمي في النطاق الفعال يتسق قدر الإمكان مع اتجاه إشعاع المحطة الأساسية ؛
2) الاستفادة الكاملة من إعاقة التضاريس والمباني في الموقع لتحديد معلمات مخطط الهوائي بشكل صحيح وتقليل التداخل على العالم الخارجي.
4. جهاز تشويش إشارة الهاتف تصحيح طاقة الإخراج
اضبط قوة التدريع بشكل معقول وفقًا لقوة الإشارة الفعلية وجودة المشهد لضمان تأثير التدريع ومحاولة موازنة ذلك قدر الإمكان على أساس تكرار معين.
5. تكوين نطاق التردد الناتج والطيف
وفقًا لنطاق التردد الفعلي ونقطة التردد للموقع ، تم اعتماد مزيج من النطاق الضيق والنطاق العريض. النقاط الرئيسية هي إشارات قوية من أقرب محطة قاعدة ، والتي تحميها اتساع النطاق الضيق. السعة قناع النطاق الترددي الكبير.
6. سجن التشويش مزيج مرن من وحدات النظام
1) يتكون الجزء الداخلي من المضيف من وحدات مختلفة: يمكن اختيار وحدات من نطاقات تردد مختلفة بمرونة في نموذج من نفس النموذج ؛
2) يتم توصيل الهوائي والمضيف بكابل 50 أوم ، ويمكن تركيب الهوائي في أفضل وضع ، وهو خالي من قيود موقع المضيف ؛
3) يمكن للمضيف استخدام مقسم الطاقة للتوزيع متعدد الهوائيات وفقًا للاحتياجات الفعلية ، مما يوفر طاقة المضيف ويوسع نطاق التدريع ؛
4) يمكن للهوائي أيضًا أن يستخدم مُدمجًا لدمج إشارات الإخراج المختلفة لمضيفين متعددين على هوائي واحد للإشعاع ، مما يقلل من عدد الهوائيات ويوفر التكاليف.

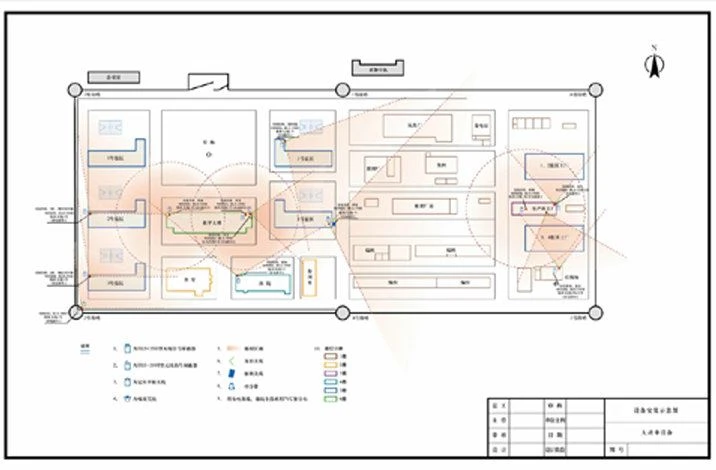

رسم تخطيطي لتركيب معدات التشويش عالية الطاقة

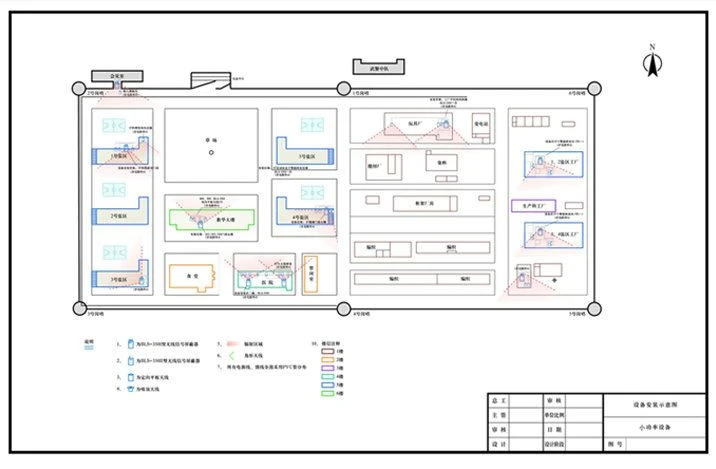

رسم تخطيطي لتركيب معدات تشويش طاقة أصغر
