نظام كشف الطائرات بدون طيار المحمول باليد

كاشف الطائرات بدون طيار المحمولة:

دليل كامل لكشف الطائرات بدون طيار المحمولة

كاشف الطائرات بدون طيار المحمول هو جهاز محمول يستخدم لكشف وتحليل إشارات الترددات الراديوية المتعلقة بالمركبات الجوية بدون طيار (UAVs). على عكس أنظمة الكشف عن الطائرات بدون طيار الثابتة، يمكن لأفراد الأمن حمل أجهزة الكشف عن الطائرات بدون طيار المحمولة واستخدامها للكشف المحمول في مناطق مختلفة.

يمكن لأجهزة الكشف عن الترددات اللاسلكية المحمولة بدون طيار التعرف على الإشارات الصادرة من بعض الطائرات بدون طيار -المستهلكة، وطائرات FPV بدون طيار، والطائرات بدون طيار- الصناعية. يمكنهم أيضًا تحليل الإشارات الصادرة عن طائرات بدون طيار غير معروفة للحصول على معلومات مثل موقع الطائرة بدون طيار وموقع الطيار والمعرف البعيد.

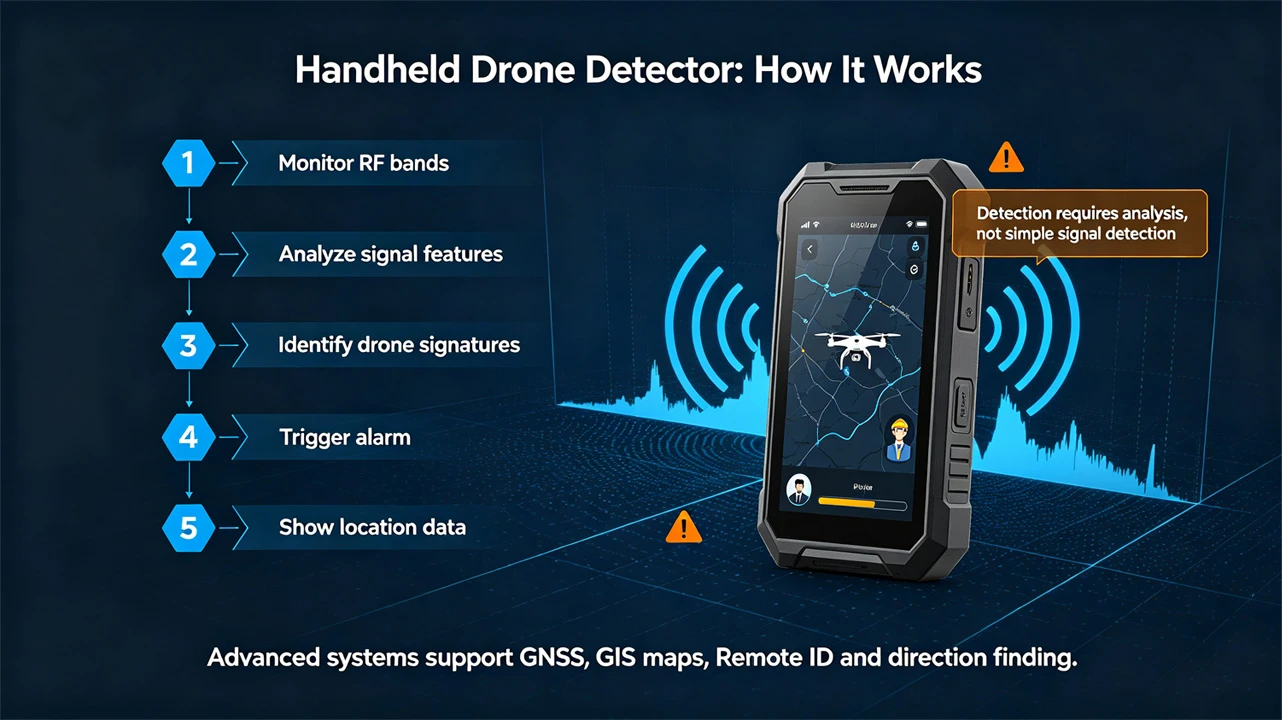

一,كيف تعمل أجهزة الكشف عن الطائرات بدون طيار المحمولة؟

تتضمن أجهزة الكشف عن الطائرات بدون طيار ذات الترددات الراديوية (RF) عادةً الخطوات التالية:

1. مراقبة إشارة الترددات اللاسلكية:يراقب الجهاز باستمرار نطاق التردد المحدد، ويبحث عن العديد من الإشارات اللاسلكية التي قد تتواجد في البيئة المحيطة، مثل -WiFi، وBluetooth، وأجهزة الاتصال، والمعدات الصناعية. كشف الطائرات بدون طيار ليس مجرد "اكتشاف إشارة التردد اللاسلكي وافتراض أنها طائرة بدون طيار".

2. تحليل الإشارة:بمجرد أن يكتشف الجهاز إشارة ذات صلة، فإنه يقوم بتحليل خصائص التردد وأنماط الإشارة والميزات الأخرى المتعلقة بتكنولوجيا الاتصالات الخاصة بالطائرة بدون طيار.

3. تحديد هوية الطائرة بدون طيار:يقوم الجهاز بمقارنة نتائج التحليل مع خصائص إشارة الطائرة بدون طيار المعروفة أو قاعدة بيانات التعريف. بالنسبة لنماذج الطائرات بدون طيار المدعومة، يمكن للنظام تحديد طرازها أو فئتها بشكل أكبر. يمكن لبعض الأنظمة أيضًا تحديد الإشارات المتعلقة بطائرات FPV الشائعة والطائرات بدون طيار الصناعية-.

4. الإنذارات:عندما يحدد النظام إشارة طائرة بدون طيار ذات صلة أو يكتشف إشارة طائرة بدون طيار مشتبه بها، فإنه سيصدر إنذارًا للمشغل. تتضمن طرق الإنذار إشعارات الشاشة، وأجهزة الإنذار الصوتية، وأجهزة إنذار الاهتزاز.

5. الموقع والمعلومات الأخرى:يمكن أيضًا لأنظمة الكشف عن الطائرات بدون طيار المحمولة باليد أن تجمع بين تحليل الترددات الراديوية مع GNSS وخرائط GIS والمعرف عن بعد وقدرات تحديد الاتجاه. يتلقى المشغلون أكثر من مجرد إشعار بسيط "رصدت طائرة بدون طيار"؛ حيث يتلقون قدرًا كبيرًا من المعلومات حول الموقف على-الموقع.

2,ما هي أنواع الطائرات بدون طيار يمكنكاشفات الطائرات بدون طيار المحمولةيكشف؟

تعتمد قدرات الكشف الفعلية على تغطية تردد الجهاز، وتكنولوجيا تحديد الإشارة، وتكوين الهوائي، والبيئة، وخصائص الإشارة للطائرة بدون طيار المستهدفة. يمكن لأنظمة الكشف عن الطائرات بدون طيار المحمولة باليد الحديثة عادةً اكتشاف أنواع متعددة من الطائرات بدون طيار.

1، الطائرات بدون طيار الاستهلاكية:الطائرات بدون طيار الاستهلاكية هي نوع شائع من الطائرات بدون طيار في البيئات العامة والتجارية. يمكن لكاشفات الطائرات بدون طيار المزودة بقدرات RFID المقابلة تحديد إشارات الطائرات بدون طيار المدعومة للمستهلك وتزويد المشغلين بمعلومات الهدف ذات الصلة.

2، طائرات بدون طيار FPV (مركبة مطبوعة مرنة):يمكن للأجهزة التي تتمتع بقدرات تحليل التردد اللاسلكي المقابلة مراقبة إشارات FPV ذات الصلة، مما يوفر لأفراد الأمن وعيًا ظرفيًا إضافيًا لنشاط الطائرات بدون طيار FPV.

3، الطائرات بدون طيار الصناعية:تشمل الطائرات بدون طيار الصناعية طائرات بدون طيار كبيرة-متعددة المروحيات، وطائرات بدون طيار للحمولة، وطائرات بدون طيار (VTOL) (الإقلاع والهبوط العمودي-) أو طائرات بدون طيار- مركبة. يمكن لأجهزة الكشف المحمولة التي تغطي أنواعًا متعددة من الطائرات بدون طيار أن تساعد فرق الأمن في مراقبة المزيد من أنواع الطائرات بدون طيار، وليس فقط الطائرات بدون طيار الاستهلاكية.

4. إشارات الطائرة بدون طيار غير معروفة أو مشتبه بها:أضافت بعض أنظمة الكشف عن الطائرات بدون طيار المتقدمة إمكانات التعرف على إشارة الطائرات بدون طيار. يمكن لهذه الميزة تحليل نشاط الترددات الراديوية باستخدام خصائص اتصالات الطائرات بدون طيار، ويمكنها إصدار إنذار إشارة الطائرات بدون طيار المشتبه بها للمشغلين حتى لو لم يكن من الممكن تحديد النموذج المحدد. إشارات التردد اللاسلكي غير المعروفة لا تمثل بالضرورة الطائرات بدون طيار. يعتبر تحديد الإشارة المشتبه بها أكثر ملاءمة كقدرة إضافية على الوعي الظرفي بدلاً من التصنيف التلقائي لجميع الإشارات غير المعروفة على أنها طائرات بدون طيار.

3,ما هو كشف الطائرات بدون طيار RF؟

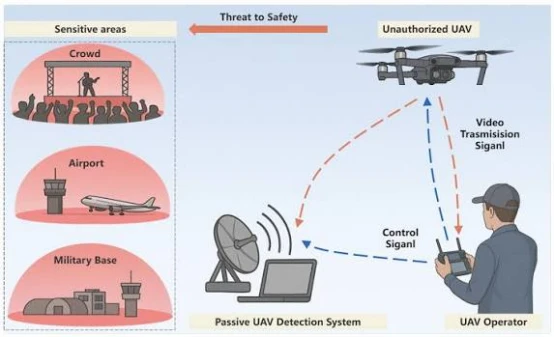

كشف الطائرات بدون طيار RFيكتشف نشاط الترددات الراديوية (RF) المرتبط بالطائرات بدون طيار من خلال مراقبة وتحليل إشارات الترددات الراديوية.

وتتمثل إحدى ميزاته الرئيسية في أنه يمكنه استخدام الإشارات الإلكترونية التي تولدها الطائرة بدون طيار للمساعدة في الكشف، بدلاً من الاعتماد كليًا على المراقبة البصرية.

يمكن أن يكون هذا ذا قيمة خاصة في المواقف التي:

• الطائرات بدون طيار يصعب رؤيتها بالعين المجردة.

• وجود المشغلين على مسافة من الطائرة بدون طيار.

• ظروف الطقس أو الإضاءة تعوق المراقبة البصرية.

• تتطلب فرق الأمن قدرات الكشف المتنقلة.

• تتطلب المناطق الكبيرة أو المؤقتة مراقبة الطائرات بدون طيار.

كشف الترددات الراديوية (RF) له أيضًا قيود فنية. لا تولد جميع الطائرات بدون طيار إشارات ترددات لاسلكية يمكن التعرف عليها بسهولة، ويمكن أن تؤثر البيئات الكهرومغناطيسية المحيطة المعقدة على فعالية الكشف. لذلك، ينبغي عمومًا اعتبار الكشف عن الترددات اللاسلكية جزءًا لا غنى عنه من نظام متكامل للكشف عن الطائرات بدون طيار.

4,لماذا تختار كاشف الطائرة بدون طيار المحمول؟

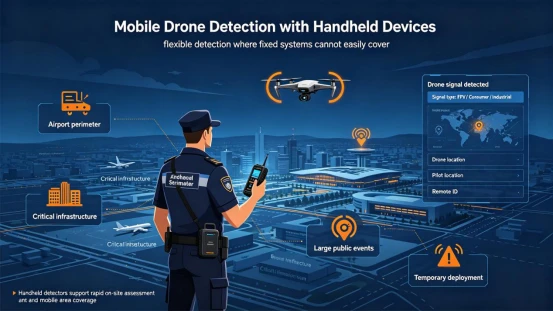

واحدة من أكبر مزايا أجهزة الكشف عن الطائرات بدون طيار المحمولة هي قدرتها على الحركة.
يمكن لأنظمة الكشف الثابتة أن تغطي مناطق محددة لفترات طويلة، ولكن الأجهزة المحمولة تسمح للمشغلين بأخذ قدرات الكشف إلى حيث تكون هناك حاجة إليها.


انها مناسبة ل:

1,الدوريات الأمنية المتنقلة:يمكن لأفراد الأمن حمل الكاشف معهم أثناء الدوريات.

2,الأحداث المؤقتة: قد تتطلب الأحداث الكبيرة مراقبة مؤقتة بطائرات بدون طيار حيث لا تكون البنية التحتية للكشف الدائم مناسبة.

3,المجالات الرئيسية:يمكن لفرق الأمن استخدام معدات الكشف عن الطائرات بدون طيار المحمولة حول المرافق الحساسة والمواقع الصناعية والمناطق المحظورة.

4,النشر السريع:يمكن نشر الأجهزة المحمولة بسرعة عند اكتشاف نشاط محتمل للطائرات بدون طيار.

5,التكامل مع أنظمة الكشف الأخرى:يمكن أيضًا استخدام أجهزة الكشف عن الترددات اللاسلكية المحمولة جنبًا إلى جنب مع الرادار الثابت أو الكاميرات أو معدات الكشف الصوتي أو غيرهاكشف الطائرات بدون طيارالتقنيات.

5,كيفية اختيار كاشف الطائرة بدون طيار المحمولة؟

عند اختيار كاشف الطائرة بدون طيار المحمول، يجب ألا تركز على معلمة واحدة فقط.

1. تغطية التردد

تعد تغطية التردد أحد أهم المؤشرات لكاشفات الترددات اللاسلكية بدون طيار. يتيح نطاق التردد الأوسع للجهاز مراقبة المزيد من أنواع نشاط الترددات اللاسلكية.

على سبيل المثال، يدعم AAT-H3L-D اكتشاف التردد اللاسلكي من 70 ميجا هرتز إلى 6000 ميجا هرتز، مما يوفر 12 نطاق تردد رئيسي قابل للتحديد بشكل افتراضي. بالإضافة إلى ذلك، يمكن تكوين نطاقات تردد أخرى وفقًا لاحتياجات المشروع.

2. مسافة الكشف

تتأثر مسافة الكشف بعدة عوامل، منها:

• البيئة الكهرومغناطيسية.

• نقل الطاقة المستهدفة.

• تكوين الهوائي.

• المباني والعقبات.

• تدخل الترددات اللاسلكية المحيطة.

تبلغ مسافة الكشف الاسمية لـ AAT-H3L-D 1.5-2 كم، ولكن الأداء الفعلي سيختلف وفقًا للبيئة وقوة الإرسال المستهدفة. ينبغي فهم المسافة الاسمية للمنتج على أنها مرجع للمواصفات الفنية، وليس مجرد مسافة يمكن تحقيقها في جميع البيئات.

3. القدرة على تحديد هوية الطائرة بدون طيار

إن مجرد اكتشاف إشارات التردد اللاسلكي لا يكفي دائمًا. جيدنظام الكشف عن الطائرات بدون طياريجب أيضًا أن تساعد المشغلين على تحديد ما إذا كانت الإشارة مرتبطة بطائرة بدون طيار، وفي حالة دعمها، تحديد طراز الطائرة بدون طيار أو نوعها.

4. الهوية عن بعد

بالنسبة لعمليات البث بدون طيار المتوافقة، يمكن أن يوفر Remote ID معلومات إضافية. يمكن للأجهزة التي تدعم دقة المعرف البعيد الحصول على:

• موقع الطائرة بدون طيار.

• موقع الطيار.

• الرقم التسلسلي للطائرة بدون طيار؛

• معلومات البث الأخرى المتاحة.

5. العثور على الاتجاه

إذا كان سيناريو التطبيق يتطلب مزيدًا من التحديد لاتجاه منشأ الإشارة، فيمكن اختيار جهاز مزود بوظيفة تحديد الاتجاه. يدعم AAT-H3L-D هوائيًا اختياريًا لتحديد الاتجاه، بدقة تحديد اتجاه تصل إلى 15 درجة تقريبًا. يساعد ذلك المشغلين على تحديد الاتجاه التقريبي لإشارة التردد اللاسلكي المكتشفة على الموقع-.

6. عمر البطارية وقابلية النقل

بالنسبة لتطبيقات أمان الأجهزة المحمولة، يعد وزن الجهاز وحجمه وعمر البطارية وطرق الحمل أمرًا بالغ الأهمية.

يزن AAT-H3L-D أقل من أو يساوي 900 جرام ويبلغ قياسه تقريبًا 225 × 78 × 43 مم (باستثناء الهوائي)، مع عمر بطارية أكبر من أو يساوي 6 ساعات. كما أنه يتميز بمشبك سريع-للاستخدام مع معدات MOLLE التكتيكية.

7. الحماية الخارجية:قد تتأثر الأجهزة الإلكترونية المستخدمة في الهواء الطلق بالغبار والرطوبة وتغيرات درجات الحرارة.

يتمتع AAT-H3L-D بتصنيف حماية IP55 ونطاق درجة حرارة التشغيل من -20 درجة إلى 50 درجة.

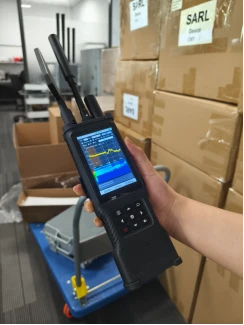

7,AAT-H3L-D جهاز تحديد المواقع المحمول بدون طيار بتردد لاسلكي

AAT-H3L-D هو أطائرة بدون طيار RF المحمولةمحدد المواقع مصمم للكشف عن الترددات اللاسلكية بدون طيار وتحليل الإشارة.

يستخدم الجهاز طريقة مراقبة التردد اللاسلكي السلبي، ولا ينبعث منه إشارات التردد اللاسلكي بشكل نشط أثناء الكشف، مما يجعله مناسبًا لسيناريوهات مراقبة التردد اللاسلكي التي تتطلب إمكانية ملاحظة منخفضة.

يدعم AAT-H3L-D نطاق تردد يتراوح بين 70–6000 ميجاهرتز، مما يوفر 12 نطاق تردد رئيسي قابل للتحديد بشكل افتراضي. يمكن للجهاز التعرف على إشارات الطائرات بدون طيار المختلفة، بما في ذلك الطائرات بدون طيار الاستهلاكية المدعومة، وطائرات بدون طيار FPV، والطائرات بدون طيار الصناعية النموذجية.

بالنسبة للنماذج السائدة المدعومة، يمكن للنظام تحليل المعلومات بشكل أكبر مثل طراز الطائرة بدون طيار، والرقم التسلسلي، وموقع الطائرة بدون طيار، وموقع الطيار، مع دعم أيضًا تحليل رسالة المعرف عن بعد.

يتميز الجهاز بشاشة LCD ملونة مقاس 4 بوصات ويدمج تحديد المواقع GNSS، وتفاعل خرائط GIS، واكتشاف الطيف، وأجهزة إنذار الاهتزاز والصوت، ويدعم هوائيات اتجاهية اختيارية.

8,رسم خرائط GNSS وتحليل الطيف

يمكن تعزيز القيمة العملية لأجهزة الكشف المحمولة بشكل أكبر عندما يتم دمج معلومات الكشف عن الطائرات بدون طيار مع الموقع الجغرافي ومعلومات البيئة الكهرومغناطيسية.

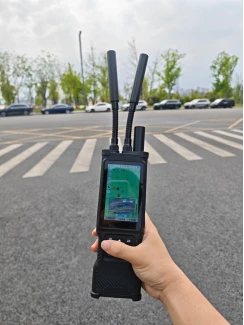

يدمج AAT-H3L-D وظائف تحديد المواقع GNSS وتفاعل خريطة GIS، مما يسمح بعرض -في الوقت الحقيقي لموقع الجهاز وعمليات الخريطة على الشاشة.

1,تشمل وظائف الخريطة الرئيسية ما يلي:

•الوقت الحقيقي- لتحديد المواقع عبر نظام GNSS؛

• خريطة التكبير.

• خريطة القمر الصناعي.

• الخريطة القياسية.

• تحديد المواقع يدويا (تحديد خطوط الطول والعرض)؛

• وضع الكشف ووضع فك التشفير

• الوصول إلى DOA واجهة تحديد الاتجاه

• دون اتصال استيراد بيانات الخريطة.

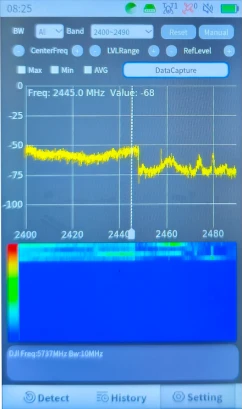

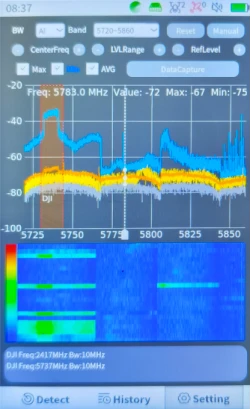

ويدعم الجهاز أيضًا عرض-الطيف الزمني الحقيقي وخريطة التردد-الوقتية.

2,تشمل وظائف الطيف ما يلي:

• التكبير والتصغير.

• الحد الأقصى للقيمة.

• الحد الأدنى من قيمة عقد.

•تحليل التردد-الزمني.

يمكن استخدام AAT-H3L-D ليس فقط ككاشف محمول للطائرات بدون طيار ولكن أيضًا لمراقبة بيئة الطيف الكهرومغناطيسي المحمولة باليد.

9,سيناريوهات تطبيق أجهزة الكشف عن الطائرات بدون طيار المحمولة

أنظمة الكشف عن الطائرات بدون طيار المحمولةيمكن تطبيقها على مجموعة متنوعة من السيناريوهات الأمنية.

1,أمان الأحداث-على نطاق واسع

يمكن للفرق الأمنية استخدام معدات الكشف عن الطائرات بدون طيار المحمولة في الأحداث الخارجية والملاعب والتجمعات العامة والمناطق المحظورة مؤقتًا.

2,دوريات الأمن العام

ويمكن لأفراد الأمن المتنقلين حمل المعدات أثناء الدوريات لمراقبة نشاط الطائرات بدون طيار المحتمل، دون الاعتماد بالكامل على البنية التحتية الثابتة للكشف.

3,حماية المجالات الرئيسية

يمكن للمنشآت الحساسة والمناطق المهمة استخدام الكشف عن الطائرات بدون طيار المحمولة كوسيلة تقنية إضافية للتوعية بالحالة على ارتفاعات منخفضة.

4,مكافحة-تطبيقات UAS

يمكن أن تعمل أجهزة كشف التردد اللاسلكي المحمولة كمكونات للكشف والتعريف في نظام UAS المضاد - الأكثر اكتمالاً.

من المهم ملاحظة أن الكشف والتشويش هما وظيفتان مختلفتان. المسؤولية الأساسية لكاشف الطائرات بدون طيار هي اكتشاف وتحليل وتحديد نشاط الطائرات بدون طيار المحتمل؛ ومع ذلك، هذا لا يعني أن الجهاز نفسه يمتلك قدرات تشويش أو تدابير مضادة أخرى.

十,الخلاصة: كيفية اختيار الكاشف المناسب للطائرة بدون طيار؟

توفر أجهزة الكشف عن الطائرات بدون طيار المحمولة لفرق الأمن قدرات مرنة ومحمولة وقابلة للنشر بسرعة للكشف عن الطائرات بدون طيار.

عند اختيار المعدات، يجب ألا تركز فقط على نطاق الكشف. تغطية التردد، وإمكانيات تحليل الإشارة، وتحديد هوية الطائرة بدون طيار، والمعرف عن بعد، وتحديد الإشارة غير المعروفة، وإيجاد الاتجاه، ورسم خرائط GNSS، وعمر البطارية، ومستوى الحماية، وقدرات تكامل النظام، كلها تؤثر بشكل كبير على قيمة المعدات في التطبيقات العملية.
