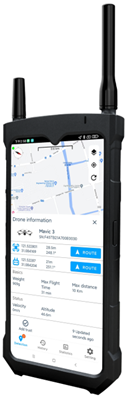

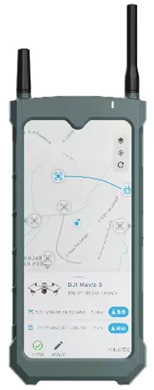

AAT-H1L-D هو جهاز محمول يمكنه تحديد موقع الطائرات بدون طيار والطيار (وحدات التحكم عن بُعد) بدقة. محدد موقع الطائرات بدون طيار من خلال تحليل الطيف العميق والتعرف على ميزات إشارات الطائرات بدون طيار ، يمكنه إجراء مراقبة في الوقت الفعلي للمعلومات متعددة الأبعاد مثل الرقم التسلسلي للطائرات بدون طيار ، النموذج ، الموضع ، السرعة ، الارتفاع ، مسار الطيران ، وموضع التجريبي في نطاق الكشف من خلال جهاز واحد.

محدد طائرة بدون طيار AAT-H1L-D هو مضغوط للغاية وخفيف الوزن وسهل حمله. وهي مزودة بطاريات عالية الأداء ولها عمر بطارية طويل الأمد. يمكن استخدامه في حماية منخفضة من الطائرات بدون طيار في مهام أمن الأحداث الرئيسية ، ودوريات الأمن العام ، ومكافحة الإرهاب ، والمناطق الأساسية السياسية ، والدفاع الحدودي ، والمطارات ، والسلطة والحدائق البتروكيماوية السيناريوهات وغيرها من السيناريوهات.



منتج وظيفة

1) تحديد موقع الطائرات بدون طيار [1]: يمكن لـ Singleaat-H1L-D تحديد موقع إحداثي للطائرة بدون طيار ، والتي يمكن عرضها في شكل "أيقونة بدون طيار" على شاشة الجهاز.

2) تحديد المواقع التجريبية [2]: يمكن لآلة واحدة تحديد موقع التحكم عن بُعد (الطيار) ، والذي يمكن عرضه على شاشة الجهاز باعتباره "أيقونة التحكم عن بُعد".

3) التنقل في الموضع التجريبي [3]: يمكن لـ AAT-H1L-D التخطيط للبحث عن وحدات التحكم في الطائرات بدون طيار وتوفير وظيفة "تنقل موضع نقرة واحدة".

4) تحديد فريد [4]: يمكن التعرف على الرقم التسلسلي الفريد (SN) لسلسلة DJI (مع بروتوكول OCUSYNC).

5) تتبع المسار [5]: يمكن أن يعرض مسارات الطيران للطائرات بدون طيار متعددة في وقت واحد على واجهة الخريطة الإلكترونية.

6) مراقبة المعلومات متعددة الأبعاد [6]: يمكن أن تعرض معلومات في الوقت الفعلي مثل نموذج الطائرات بدون طيار الحالية ومعلومات الموضع (خط الطول وخط العرض) والسرعة والارتفاع والموضع التجريبي (خط الطول وخط العرض) في عمود قائمة الكشف.

7) القائمة السوداء والأبيض [7]: يمكن تعيين قائمة بيضاء ، ولن ينبه الجهاز بمجرد اكتشاف طائرة بدون طيار القائمة البيضاء.

ملاحظة: [1] [2] [3] [4] [5] [6] [7] ينطبق فقط على سلسلة DJI مع بروتوكولات OCUSYNC.

8) إنذار التسلل: عند اكتشاف اقتحام الطائرات بدون طيار ، سيعطي الجهاز إنذارًا من خلال الصوت والضوء والاهتزاز وغيرها من الوسائل.

9) تشغيل البيانات: يدعم وظيفة تشغيل المسار التاريخي ، ومساعدة موظفي الأمن في تحليل بيانات الطيران التاريخية للطائرات بدون طيار.

10) سجل الكشف: يمكن أن تحتفظ قائمة سجلات الكشف بسجلات الكشف التاريخي ، بما في ذلك المعلومات متعددة الأبعاد مثل الرقم التسلسلي للطائرات بدون طيار ، النموذج ، التردد ، إلخ.

11) تحليل البيانات البصرية: دعم الكشف عن الطائرات بدون طيار والتحليل الإحصائي لبيانات الطيران ، والذي يمكن عرضه من خلال واجهة رسومية.

منتج سمات

1) الكشف السلبي: لا ينبعث من أي إشارات كهرومغناطيسية ، لا يمتلك التلوث البيئي الكهرومغناطيسي ، صديق للبيئة.

2) تفاعل شاشة اللمس الكبير: اعتماد تصميم كبير للمس شاشة 6.67 بوصة ، فإن العملية بسيطة ومريحة وسريعة.

3) الأجهزة المحمولة والمحمولة: رائعة وخفيفة الوزن في المظهر ، من السهل حملها وحملها ، قم بتشغيل جاهز للاستخدام.

4) التحمل طويل الأمد: مجهز بطارية ذات سعة عالية 4500 مللي أمبير في الساعة ، يمكن أن تعمل بشكل مستمر لمدة تصل إلى 5 ساعات.

5) واجهة الشحن القياسية: واجهة الشحن القياسية من النوع C ، يمكن توصيلها بمحول طاقة خارجي أو مصدر طاقة للجوال للشحن.



تحديد

أداء

الجدول 2 مؤشرات أداء المنتج

#	فِهرِس	المعلمة	ملحوظات
1	نماذج الطائرات بدون طيار	DJY ، AIR ، MINI ، FPV ، Avata ، إلخ	DJI مع بروتوكولات OCUSYNC
2	نطاق تردد الكشف	2.4 جيجا هرتز ، 5.8 جيجا هرتز
3	يتراوح	1 ~ 2km	يختلف بسبب البيئة ونموذج الطائرات بدون طيار
4	دقة تحديد المواقع	أقل من أو يساوي 5 أمتار	يختلف بسبب البيئة ونموذج الطائرات بدون طيار
5	وقت تحديث الموقع	أقل من أو يساوي 30s

الميكانيكا

الجدول 3 المعلمات الميكانيكية للمنتج

#	فِهرِس	المعلمة	ملحوظات
1	البعد	l*w*h (1 86 mm*86mm*21mm)
2	وزن	(455±10)g	بدون هوائي

كهربائي

الجدول 4 الخصائص الكهربائية للمنتج

#	فِهرِس	المعلمة	ملحوظات
1	سعة البطارية	4520mAh	بنيت في بطارية الليثيوم
2	عمر البطارية	~ 5 ساعات	سطوع الشاشة 20 ٪ ، ودرجة الحرارة 25 درجة
3	مدة الشحن	~ 1.5 ساعة	باستخدام الشاحن الأصلي



القدرة على التكيف البيئي

الجدول 5 القدرة على التكيف البيئي

#	فِهرِس	المعلمة	ملحوظات
1	درجة حرارة العمل	-20 ~ 50 درجة
2	درجة حرارة التخزين	-25 ~ 60 درجة

شاشة تعمل باللمس

الجدول 6 معلمات شاشة اللمس

#	فِهرِس	المعلمة	ملحوظات
1	حجم الشاشة	6.67 بوصة	amoled
2	دقة الشاشة	2400 * 1080 بكسل
3	معدل تحديث الشاشة	120Hz

تخزين النظام

الجدول 7 معلمات تخزين النظام

#	فِهرِس	المعلمة	ملحوظات
1	ذاكرة	8 جيجا بايت
2	تخزين	128 جيجابايت

بيئة التشغيل

الجدول 8 معلمات تشغيل النظام

#	فِهرِس	المعلمة	ملحوظات
1	نظام التشغيل	Android
2	بيئة الشبكة	يدعم تشغيل الإنترنت والآلة الفردية في وضع عدم الاتصال



تعبير

يتكون هذا المنتج بشكل أساسي من مضيف اكتشاف ، هوائي الكشف ، شاحن واجهة Type-C ، وصندوق الحماية ، كما هو موضح في الجدول أدناه:

الجدول 1 تفاصيل تكوين أجهزة المنتج

#	اسم	كمية	وحدة	ملحوظات
1	مضيف الكشف	1	أجهزة الكمبيوتر
2	هوائي الكشف	3	أجهزة الكمبيوتر	1 هوائي محسن بالإضافة إلى 2 هوائيات قياسية
3	تشاحن واجهة النوع-C	1	أجهزة الكمبيوتر
4	صندوق الحماية	1	أجهزة الكمبيوتر
5	بنك الطاقة	1	أجهزة الكمبيوتر
