نظام كشف مضاد للطائرات بدون طيار

غرض

حدود

الوحدة الفرعية لأجهزة الكشف والتشويش

1.1 نطاق تردد استقبال الكشف: 10 ميجا هرتز 6 جيجا هرتز

1.2 عرض النطاق الترددي للوقت الحقيقي -: 480 ميجا هرتز

1.3 أربعة نطاقات تداخل

1.3.1 900-930 ميجا هرتز (طائرة صناعية بدون طيار) 20 واط

1.3.2 1559-1610 ميجا هرتز (تداخل GPS) 10 واط

1.3.3 2400-2485 ميجا هرتز 25 واط

1.3.4 5725-5850 ميجا هرتز 50 واط

1.4 كشف ومسافة التشويش

1.4.1 مسافة الكشف: 3-5 كيلومتر (بيئة حضرية) ؛ 6-12 كم (الضواحي بيئة مفتوحة بشكل خاص)

1.4.2 مسافة التشويش: 1-1.5 كيلومتر (ارتفاع 100 متر) ؛

1.5 دقة الكشف: 9.3 درجة (بيانات تقرير الاختبار)

1.6 هوائي

1.6.1 مدى التردد: 380 ميجا هرتز - 6 جيجا هرتز

1.6.2 زاوية الكشف الأفقي: 0 درجة - 360 درجة

1.6.3 زاوية الكشف الرأسي: - 30 درجة - زائد 90 درجة

1.7 الجهاز كله (الجهاز عبارة عن جهاز كشف متكامل وجهاز قياس مضاد)

1.7.1 الحد الأقصى لاستهلاك الطاقة: 300 واط

1.7.2 درجة حرارة العمل: -20 درجة زائد 60 درجة

1.7.3 درجة حرارة التخزين: -40 درجة زائد 70 درجة

1.7.4 الوزن: 12.25 كجم

1.7.5 الحجم: قطرها 400 ملمارتفاع 555 ملم

قوس الهوائي

2.1 الوزن: 4.32 كجم

2.2 الحجم: قطر 260 مم ارتفاع مغلق 923 مم

حاسوب

كمبيوتر محمول ، ماوس ، محول ، كابل شبكة. (يمكن توصيله بشاشة HDMI للتحكم المركزي)

برامج نظام الطيف الترددي ووظائفه

4.1 تحديد وتحديد موقع الطائرة بدون طيار: باستخدام الكشف عن الطيف الراديوي ، يمكنه تحديد وتحديد 8 طرز DRONE في نفس الوقت ، ومنبثقة تلقائيًا نافذة نتيجة الكشف ، وتحديد صورة DRONE ، وعرض نموذج DRONE ، والسمت ، واستخدام التردد والمستوى والمسافة ، يؤدي اختفاء الطائرة بدون طيار إلى مسح نتائج الكشف تلقائيًا وإعادة ترتيبها.

4.2 التعرف السريع وتحديد المواقع: تحديد الوقت<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 قائمة نتائج الكشف: ستعرض القائمة الطائرة بدون طيار والنموذج والوقت والسمت ومعلومات المسافة ، ويمكن تصديرها كتقرير.

4.4 تحديد موقع المحطة - الفردي: باستخدام اكتشاف الطيف الراديوي ، يمكن قياس المسافة بين الطائرة بدون طيار والمشغل تقريبًا من خلال خوارزميات معقدة في ظل ظروف محطة واحدة وموقع واحد.

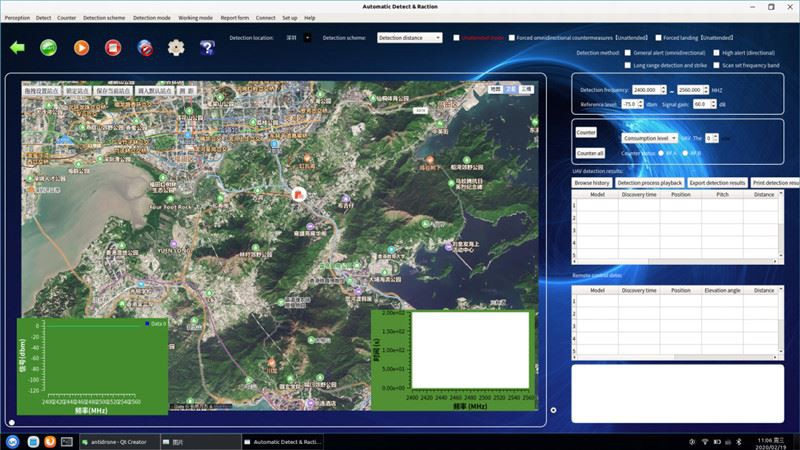

4.5 وظيفة عرض الخريطة: اعرض موقع الطائرة بدون طيار والمشغل على خريطة ثنائية الأبعاد (ثلاثية الأبعاد) ، واعرض البيانات مثل خطوط الطول والعرض والمسافة. وظيفة عرض الخريطة: اعرض موقع الطائرة بدون طيار والمشغل على خريطة ثنائية الأبعاد (ثلاثية الأبعاد) ، واعرض البيانات مثل خطوط الطول والعرض والمسافة.

4.6 يمكن ضبط زاوية الاكتشاف والدفاع: وفقًا للموقف الجغرافي المكتشف ، إذا كان هناك جبل مرتفع أو مبنى مرتفع - خلفه ، وتحتاج فقط إلى حماية DRONE في المقدمة ، فإن نطاق زاوية يمكن ضبط الحماية بشكل تعسفي ، والذي يمكن أن يقضي بشكل فعال على الزاوية الخاطئة الناتجة عن انعكاس الإشارة.

4.7 معايرة المسافة: بالنسبة للبيئات الكهرومغناطيسية المختلفة ، ستكون هناك أخطاء في مسافة الكشف. يمكن أن يوفر النظام اكتشاف معايرة المسافة ، والسماح للطائرة بدون طيار بالتحليق لمسافة 100 متر على مسافة 500 متر ، وسيقوم النظام تلقائيًا بمعايرة مسافة الكشف لجعل الاكتشاف قياس المسافة أكثر دقة.

4.8 يمكن ضبط نطاق تردد الكشف: وفقًا لنطاق التردد الفعلي الذي تستخدمه الطائرة بدون طيار ، يمكن إدخال نطاق تردد الكشف وتحريره لجعل الاكتشاف أكثر كفاءة ، وليس من الضروري مسح جميع نطاقات التردد للكشف عنها.

4.9 الكشف الكامل عن نطاق التردد: نطاق التردد الذي اكتشفه جهاز النظام من 10 ميجا هرتز إلى 6 جيجا هرتز ، ونطاق تردد تغطية الهوائي هو 380 ميجا هرتز -6 جيجا هرتز. يحافظ على استواء جيد في الكسب في نطاق التردد بأكمله. كسب الهوائي من 5dBi-8dBi ، والذي يمكن أن يتكيف مع أكثر من ثلاثمائة ميجاهرتز. يمكن أيضًا اكتشاف اكتشاف الطائرات بدون طيار في جميع نطاقات التردد الشائعة البالغة 6 جيجاهرتز ، والترددات التي تقل عن 380 ميجاهرتز ، كما يتم تقليل مسافة الكشف.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 متر

4.11 الإجراء المضاد للربط الذكي: وفقًا لنطاق التردد والسمت الخاصين بالطائرة بدون طيار المكتشفة ، يمكنك اختيار DRONE الذي تريد مواجهته. سيحدد النظام تلقائيًا نطاق التردد للإجراءات المضادة ، وينقل الإشارات تلقائيًا عند السمت المكتشف. الإجراء المضاد ، يمكن زيادة كفاءة الإجراء المضاد بمقدار 46 مرة ، ويمكنه تجنب جميع نطاقات التردد وجميع الزوايا التي سيتم إرسالها ، مما لن يضر بشبكة wifi العادية وغيرها من الاتصالات ، ويتسبب في إتلاف الطائرة المدرجة في القائمة البيضاء عن طريق الخطأ.

4.12 تسجيل ميزة النموذج: بالنسبة للطرز الجديدة ، يمكن للنظام تسجيل بيانات ميزة انتقال الصورة وقفز التردد ، والتسجيل تلقائيًا ، وإظهار قائمة منبثقة تلقائيًا بعد التسجيل ، ويمكنه تحديد النموذج تلقائيًا في المرة القادمة. يمكن أن تتكيف وظيفة التسجيل الخاصة مع احتياجات تحديد الطائرات الصناعية بدون طيار بدرجة -.

4.13 وظيفة التوجيه الصوتي: سيقوم النظام تلقائيًا بإصدار صوت تنبيه موجه إلى المعلومات وعمليات المفاتيح.

4.14 وظيفة تحديد المواقع - الذاتية للجهاز: يتمتع النظام بإمكانيات مزدوجة لتحديد المواقع لنظام GPS و Beidou ، بالإضافة إلى موقعه الخاص. لا يحتاج إلى ضبط السمت يدويًا ، ويمكن وضع الموضع بشكل تعسفي.

4.15 الكشف المتكامل والتدابير المضادة والهوائيات: تختلف معدات النظام عن معدات الكشف والدفاع التقليدية ، ولكنها تدمج الكشف ، والإجراءات المضادة ، وهوائيات النطاق - الكاملة. إنه مضغوط وسهل الاستخدام ومستقر وموثوق به وسهل الاستخدام ومناسب للنشر السريع.

4.16 يتميز النموذج بالتعرف الذاتي للهواء: بالنسبة لنموذج DRONE الذي لا يحتوي عليه النظام ، فإن النظام لديه وظيفة التعلم الذاتي وتحديد الهوية والحكم ، ويتم عرضه كنموذج غير معروف. إذا كنت تعرف النموذج ، فيمكن تخزينه تلقائيًا في النظام ، وفي المرة التالية التي يتم تحديدها كنموذج ، يمكن أيضًا اكتشاف الطائرة غير المأهولة التي تم تجميعها بشكل غير قانوني وتحديد موضعها.

4.17 تحديد مواقع الطائرات بدون طيار الصناعية -: يتجاوز تصميم خوارزمية الطيف الذكي معدات الكشف العامة ويمكنه تحديد وتحديد مواقع الطائرات بدون طيار الصناعية - ، وحتى الطائرات بدون طيار المجمعة ، والتي تكون أكثر ملاءمة للوقاية و السيطرة على الهجمات الإرهابية.

4.18 فتح وظيفة تسجيل ميزة إشارة DRONE الجديدة: من أجل تطوير إشارات DRONE وتغييرها باستمرار ، يمكن استخدام طريقة التسجيل لزيادة بيانات قاعدة البيانات باستمرار لضمان عدم تأخر الجهاز لفترة طويلة.

4.19 وظيفة وصف مسار الطائرة بدون طيار ، استعلام عن نتيجة الكشف التاريخي ، وظيفة تحديث البرامج والبيانات ، إلخ.

4.20 دعم التشغيل والتحكم عن بعد VPN وظيفة
